Вопрос
Отношение размеров изображения к натуральным размерам предмета (детали) – это …
Горизонтальная плоскость уровня параллельна …
Точка А с координатами (10; 10; 20) лежит в … октане
Неверно, что фигура под номером … является поверхностью вращения (см. рисунок ниже)

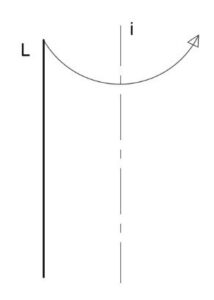

Если вращать прямую L вокруг оси i (см. рисунок ниже), то получится …

Если вращать прямую L вокруг оси i (см. рисунок ниже), то получится …

Проставьте название фигур и их изображение (см. ниже) в следующем порядке: цилиндрическая поверхность, призматическая поверхность, торовая поверхность:

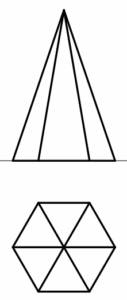

У данной (см. рисунок ниже) пирамиды … граней

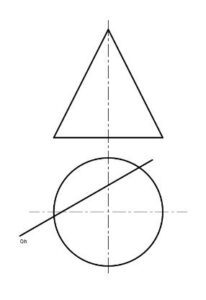

В сечении конуса от плоскости Q (см. рисунок ниже) получится …

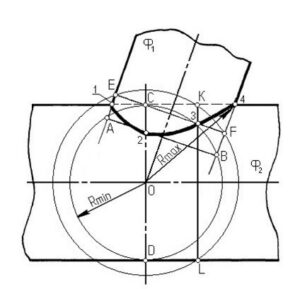

На рисунке (см. ниже) показано решение задачи на пересечение двух поверхностей методом …

Линии пересечения двух призматических поверхностей – это …
На рисунке (см. ниже) показаны …

Проставьте последовательно определения в следующем порядке: прямая пересекает конус, прямая пересекает шар, прямая не пересекает конус, прямая не пересекает шар:
Сопоставьте понятия и их определения:
Сопоставьте изображения (см. ниже) и их определения:
Изображение фигуры, полученное при мысленном рассечении предмета одной или несколькими плоскостями, называется …

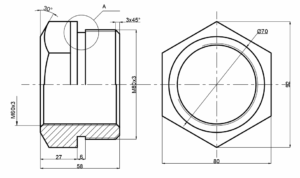

Какой размер «под ключ» У гайки (см. рисунок ниже) размер «под ключ» равен …

Наружная резьба выполнена верно на чертеже под номером (см. рисунок ниже) …

На рисунке (см. ниже) буквой d обозначен …

Деталь, изображенная на рисунке (см. ниже), имеет … наружную резьбу

Условное обозначение для записи: «болт второго исполнения, с метрической резьбой, номинальным диаметром – 16мм, с крупным шагом, с длиной 75 мм» — это …
Многомерный раздвижной инструмент с нониусом для измерения наружных и внутренних размеров, диаметров, глубин и высот деталей – это …
Узел, образованный соединительными деталями (заклепками, винтами и др.) и прилегающими частями соединяемых деталей (фланцами), форма которых подчинена задаче соединения – это …
Метчик — это инструмент, который используется для …
Номера позиций на сборочном чертеже проставляют …
Сплав, образованный расплавленным основным и наплавленным металлами или только переплавленным основным металлом, — это … шва
Сопоставьте условное обозначение соединений деталей:

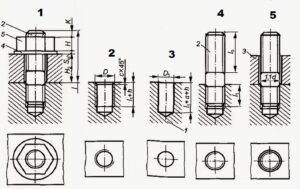

Проставьте правильную последовательность вычерчивания шпилечного соединения (см. рисунок ниже):

По спецификации можно определить …

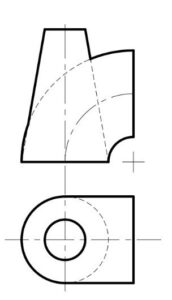

Проставьте правильное соотношение название видов и их изображения (см. ниже):
